ПРИНЦИП ДЕЙСТВИЯ

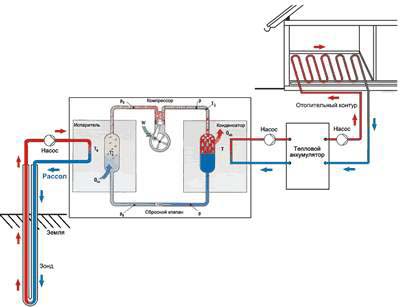

Рис.1. Принципиальная схема системы отопления жилого дома с применением теплового насоса.
FLASH ролик
Принцип действия теплового насоса (Рис.1) аналогичен принципу действия холодильника, разница лишь в том, что в случае теплового насоса аккумулируется не холод, а тепло. Тепловой насос имеет четыре основных элемента: испаритель, компрессор, конденсатор и сбросной клапан. В испарителе хладагент нагревается до температуры 6-8оС отобранной из окружающей среды (от земли, воды, воздуха), закипает и испаряется. Полученный пар сжимается компрессором и при росте давления температура хладагента поднимается до 35-65оС. Эта температура отдается через теплообменник конденсатора рабочей жидкости отопительного контура и хладагент обратно конденсируется. Сбросной клапан сбрасывает давление в конденсаторе перепуская хладагент в испаритель. Цикл замыкается.
